Egyedi autóipari műanyag fröccsöntés Audi belső alkatrészekhez

Az autók belső alkatrészei gyakran speciális követelményeket támasztanak a méretekre, az összeszerelésre, az anyagválasztásra és a felületkezelésre vonatkozóan. A rögzítési jellemzők vagy csatlakozási pontok kis eltérései befolyásolhatják az alkatrész illeszkedését a környező részekhez. Emiatt a formatervezés és a folyamattervezés során figyelembe kell venni a tényleges alkalmazást a gyártás megkezdése előtt.



A Deep Mold biztosítegyedi autóipari műanyag fröccsöntésAudival kapcsolatos{0}}projektekhez, az ügyfelek rajzai és műszaki specifikációi alapján. Ez a projekt egy PA66+GF30%-os anyagot, négy-üreges elrendezést és egy INCOE melegcsatornás rendszert használó autóbelső tartozékformát tartalmazott. A következő részletek ismertetik az öntőforma konfigurációját és az ilyen típusú egyedi szerszámozási projektekkel kapcsolatos fő szempontokat.



Projektspecifikációk és formakonfiguráció

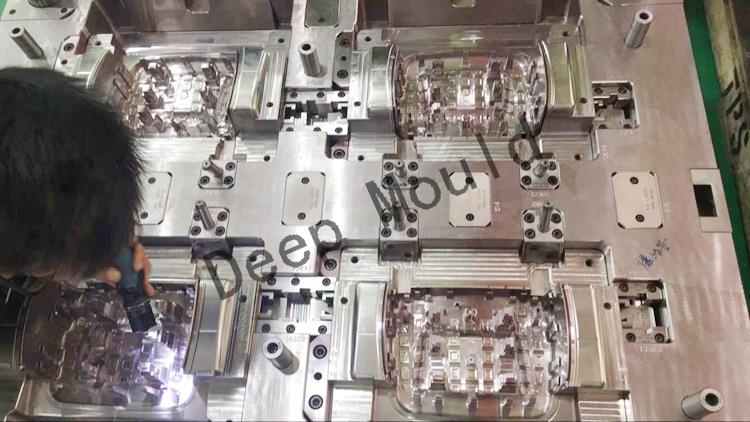

A projekt az autóbelső kiegészítők öntőformáinak gyártására összpontosított. A szerszámkonfiguráció négy üreget, négy szelepajtót és négy Merkel olajpalackot tartalmazott.

A főbb specifikációk a következők voltak:

Tétel	Specifikáció
Végfelhasználó	Audi
Alkalmazás	Autóbelső kiegészítők
Műanyag anyag	PA66+GF30%
Az üreg konfigurációja	1 × 4 üreg
Forma acél	LKM 1,2344
Acél keménység	HRC 48–52
A forma méretei	500 × 600 × 451 mm
A forma súlya	980 kg
Átfutási idő	45 nap
Formakomponens szabvány	EQ / HASCO
Hot runner rendszer	INCOE négy szelepes kapuval
Kiegészítő komponensek	Négy Merkel olajpalack

Ezek a részletek referenciaként szolgálnak a hasonló autóipari szerszámozási projektekhez. Az öntőforma specifikációi azonban az alkatrész geometriájától, az összeszerelési követelményektől, a gyártási mennyiségtől és a kiválasztott formázási eljárástól függően változnak. Egy új projekt ezért saját műszaki felülvizsgálatot igényel, nem pedig egy meglévő formakonfiguráció másolását.



Anyagválasztás PA{0}}GF30% komponensekhez

A projekt meghatározott anyaga PA{0}}GF30%, egy üveg-szállal-erősített nylon, amelyet olyan mérnöki alkalmazásokban használnak, ahol a merevség és a méretkövetelmények alapos mérlegelést igényelnek.



Az erősítés nélküli PA66-hoz képest az üvegszál-erősítés megváltoztatja az anyag folyását és zsugorodási tulajdonságait. A szálak orientációja szintén befolyásolhatja a méretstabilitást, különösen a bordák, a rögzítési jellemzők és a különböző falvastagságú területek körül. Ennek eredményeként az anyagválasztást az alkatrészgeometria és a formatervezés mellett figyelembe kell venni.



Mertegyedi autóipari műanyag fröccsöntés AudihozAz ügyfeleknek biztosítaniuk kell a szükséges gyantaminőséget, és meg kell határozniuk a kritikus méreteket a szerszámozás megkezdése előtt. A mérnökök ezután áttekinthetik azokat a funkciókat, amelyek hatással lehetnek a feltöltésre, hűtésre, zsugorodásra és az alkatrész-kibocsátásra.



Szintén fontos különbséget tenni a névleges anyagtulajdonságok és a kész fröccsöntött alkatrész teljesítménye között. A tényleges eredmények a gyanta minőségétől, az alkatrész tervezésétől, a feldolgozási feltételektől és az alkalmazandó vizsgálati követelményektől függenek. Ezeket a tényezőket meg kell erősíteni a projektfejlesztés és a mintaértékelés során.







Négy-üreges formatervezés és forró futórendszer

Ez a projekt egy négy{0}}üreges öntőformát használ, hogy négy alkatrészt készítsen befecskendezési ciklusonként, feltételezve, hogy minden üreg a rendeltetésszerűen működik. A több-üreges elrendezés növelheti a ciklusonkénti teljesítményt, bár a teljes termelési sebesség a ciklusidőtől, a gép kapacitásától, a hűtéstől és a folyamatstabilitástól is függ.



A forma magában foglal egy INCOE melegcsatornás rendszert négy szelepes kapuval. A szelepes kapuk szabályozzák az egyes kapuhelyek nyitását és zárását, így az öntési folyamat jobban szabályozza az anyag üregekbe való bejutását. Az alkatrész kialakításától függően a kapu elhelyezése és időzítése befolyásolhatja a hegesztési vonalakat, a felület megjelenését és az anyagáramlást.



A szerszámok négy Merkel olajpalackot is tartalmaznak. Konfigurációjuknak meg kell egyeznie a szerszám szükséges mozgásaival és működési sorrendjével. A tervezés felülvizsgálata során a formagyártónak mérlegelnie kell, hogy ezek a mechanizmusok hogyan hatnak egymásra az üreg elrendezésével, a kilökőrendszerrel és a környező formaelemekkel.



A precíziós autóipari fröccsöntő szerszámok esetében ezek a részletek azért fontosak, mert a szerkezet egy részének változtatásai hatással lehetnek a szerszámok többi jellemzőire is. Az öntőforma kialakításának megmunkálás előtti áttekintése segít tisztázni a szükséges funkciókat, és azonosítani a lehetséges interferencia vagy karbantartási problémákat.



Egyedi öntőforma gyártás Audi belső alkatrészekhez

Az autó belső alkatrészei tartalmazhatnak kárpitelemeket, pohártartó-tartozékokat, légkondicionáló alkatrészeket és egyéb, az utastér körül használt alkatrészeket. Minden alkalmazás más tervezési követelményeket támaszt. Egyes alkatrészeknek egységes látható felületre van szükségük, míg mások inkább a szerelési pontosságtól, a kapcsoktól, bordáktól vagy a szomszédos alkatrészek közötti hézagoktól függenek.



Ezért az egyedi autóipari szerszámgyártást az alkatrész tényleges funkciójával és kialakításával kell kezdeni. A beszállítónak át kell tekintenie a 2D rajzokat vagy 3D CAD fájlokat, a gyanta specifikációit, a kritikus tűréseket, a felületi minőséget és a várható gyártási mennyiséget, mielőtt javaslatot tesz a szerszámok elrendezésére.



A Deep Mold támogatja az egyedi formatervezést és -gyártást, a műanyag fröccsöntést, a CNC megmunkálást, a 3D nyomtatást és a vákuumöntést. A cég olyan fémmegmunkálási eljárásokat is kínál, mint a sajtolás, hajlítás, hegesztés, szikraforgácsolás, huzalvágás, köszörülés és precíziós összeszerelés.



Ezek a szolgáltatások támogathatják a projekt különböző szakaszait, a prototípus értékelésétől a formafejlesztésig és az öntött{0}}alkatrészek gyártásáig. A megfelelő folyamat az alkatrész geometriájától, anyagától, mennyiségétől és a szükséges szállítási ütemezéstől függ.



A Deep Mould autóipari gyártási képességei

Az autóipari szerszámozási projektek többet foglalnak magukban, mint egy öntőforma rajzra való megmunkálása. A vevőknek és a beszállítóknak meg kell állapodniuk az anyagminőségekről, a kritikus méretekről, a mintavizsgálati kritériumokról és a gyártási elvárásokról is. A kezdeti világos kommunikáció segít mindkét félnek megérteni a műszaki követelményeket és kezelni a tervezési változtatásokat a fejlesztés során.



A 2016-ban Dongguanban alapított Deep Mold 2020-ban költözött jelenlegi humeni gyártóüzemébe. A létesítmény több mint 6000 négyzetméteren terül el, és több mint 80 alkalmazottat foglalkoztat. A cég egyedi műanyag- és fémalkatrész-projekteken dolgozik autóipari, orvosi, elektronikai, háztartási és ipari alkalmazásokhoz.



Az Audi projektek egyedi autóipari műanyag fröccsöntéséhez a Deep Mold áttekintheti az ügyfelek rajzait, és megvitathatja a formaszerkezetet, az anyagkövetelményeket és a gyártási lehetőségeket. A csapat célja továbbá, hogy 24 órán belül válaszoljon a kezdeti megkeresésekre, és időben válaszoljon a formafejlesztés során felmerülő technikai kérdésekre.



Kérjen egyedi öntőforma árajánlatot

Mielőtt árajánlatot kérne, készítse el az alkatrészrajzokat, a megadott gyantaminőséget, a becsült gyártási mennyiséget, a kritikus tűréseket, a felületkezelési követelményeket és a szállítási határidőt. Ha az alkatrész speciális összeszerelési feltételekkel vagy vizsgálati követelményekkel rendelkezik, akkor ezeket a részleteket is adja meg.



Ez az információ segít a beszállítónak felmérni a szerszámokkal kapcsolatos követelményeket, és azonosítani azokat a kérdéseket, amelyeket tisztázni kell a gyártás megkezdése előtt. Ezenkívül a beszerzési csapatok következetesebb alapot adnak a különböző formagyártók árajánlatainak összehasonlításához.



A Deep Mold egyedi formagyártást és műanyag fröccsöntő szolgáltatásokat nyújt az ügyfelek tervei és projektkövetelményei alapján. Vegye fel a kapcsolatot a csapattal, hogy megvitassákegyedi autóipari műanyag fröccsöntés Audihoztervezze meg és tekintse át az alkatrésze szerszámozási lehetőségeit.
